使用鐵氧體磁環有什么作用
- 點擊次數： 8054
- 發布時間： 2019年01月15日
隨著現代電子設備、通信設備的迅速發展，對隨之而產生的電磁干擾影響到其它鄰近的電子設備正常運行的問題已引起了世界范圍的關注。國內外先后在抗電磁干擾方面采取了一系列措施，并對電力設備、汽車、無線電接受機、家電產品及辦公室設備、信息技術設備等制定了電磁輻射環境保護的法令及電磁兼容強制性的標準。
隨著現代電子設備、通信設備的迅速發展，對隨之而產生的電磁干擾影響到其它鄰近的電子設備正常運行的問題已引起了世界范圍的關注。國內外先后在抗電磁干擾方面采取了一系列措施，并對電力設備、汽車、無線電接受機、家電產品及辦公室設備、信息技術設備等制定了電磁輻射環境保護的法令及電磁兼容強制性的標準。

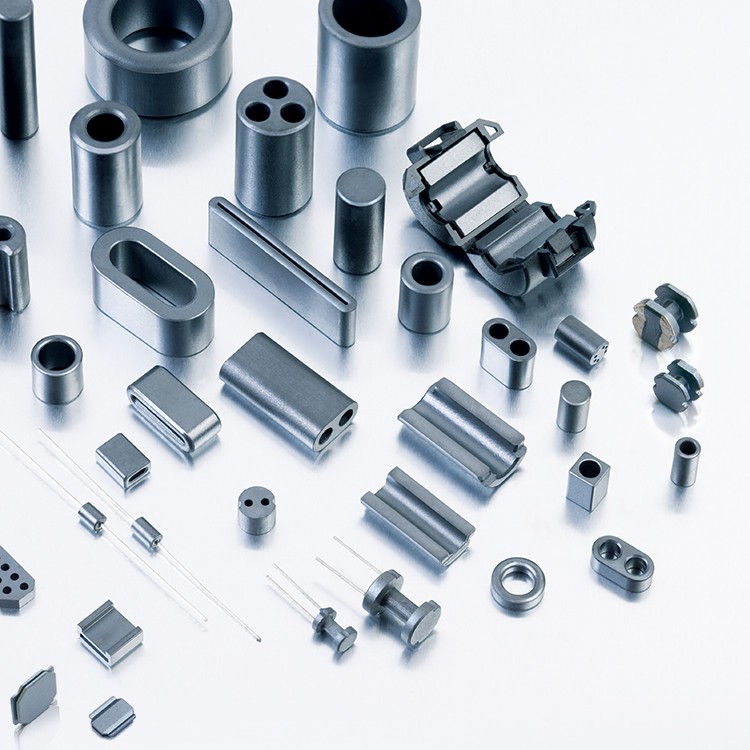

在眾多抗電磁干擾的措施中，EMI電源濾波器是一種很有效的器件，它是由無源元件構成的無源低通網絡，能夠同時衰減共模EMI信號和差模EMI信號。其中對共模干擾信號起主要抑制作用的共模扼流圈大都使用鐵氧體磁環作磁芯，因為在大多數情況下所有元件都是裝配在屏蔽的金屬或不屏蔽的塑料外殼中，并用一種自硬化、阻燃的熱塑合成樹脂作為灌封材料，所以對鐵氧體磁環除了要求高磁導率和良好的高頻特性外，還要求磁環的電感量在熱塑灌封后不應有較大的降低。
